X線 非破壊検査｜透視 CTスキャンシステム

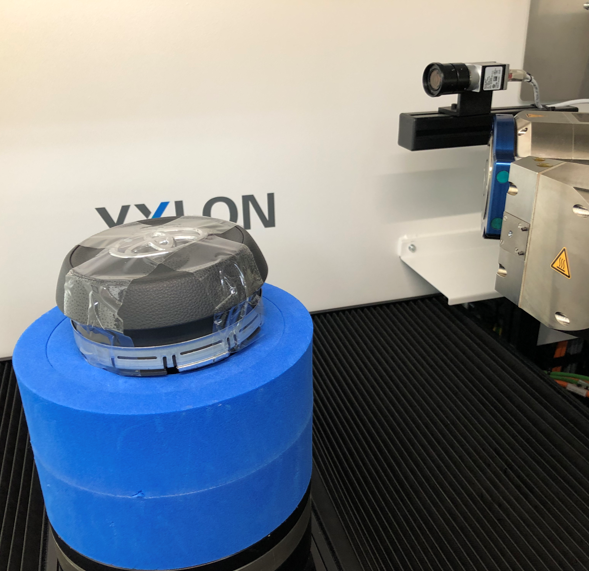

エアバッグ

エアバッグCT画像

リチウムイオンバッテリーCT画像（3D）

Comet Yxlon（コメット・エクスロン）のCTスキャンシステムは、高精度な非破壊検査（NDT）を実現するために、マイクロフォーカスX線技術を採用し、微細な欠陥や内部構造を詳細に可視化できます。さらに、高解像度の検出器と最適化されたX線源により、金属部品や電子機器、複合材料の気泡、亀裂、異物混入などを高精度に検査可能です。また、3Dイメージング技術により、詳細な3D画像を生成し、内部の寸法測定や欠陥解析を正確に行うことができます。そのため、品質管理や研究開発の効率性向上を図れます。

電子部品などの小型部品の測定

【Cheetah EVO】
・出力：25-160 kVマルチフォーカス（透過型）
・主な用途：電子部品、樹脂部品、ゴム部品、金属部品など
・特長： 　　
– ナノフォーカスモード・マイクロフォーカスモード ・ ハイパワーモードとマルチな用途に対応可能な自社製Ｘ線管搭載

【Cougar EVO】
・出力：25-160 kVマルチフォーカス（透過型）
・主な用途：電子部品、実装基板など
・特長： 　　
– マイクロフォーカスイメージで部品の解析・検査用途で活躍 　　
– 省スペースに適したコンパクト設計（ 1,100 x 1,050mm）

金属部品・樹脂製品など中型部品の測定

【FF35CT】
・出力：225 kV マイクロフォーカス（反射型）、190 kVナノフォーカス（透過型）※オプション
・主な用途：CFRPなどの微細なワークから小型電子部品や鋳造品など
・特長： 　　
– 反射型225 kV、透過型190 kV（オプション）の2種類のＸ線管が搭載可能
– 寸法測定精度5.9μm＋L/75 [L=mm]（計測用CTオプション） 　　
– 積層物の撮影に適したヘリカルCT（オプション） 　　
– 熱膨張率が低い花崗岩ステージ

【FF20CT】
・出力：190kV ナノフォーカス（透過型）
・主な用途：CFRPなどの微細なワークから小型電子部品や鋳造品など
・特長： 　　
– 高分解能に適した透過型190 kVマイクロフォーカスX線管を搭載 　　
– 寸法測定精度3.9μm＋L/75[L=mm]（計測用CTオプション） 　　
– 熱膨張率が低い花崗岩ステージ

エンジン・鋳造品など大型部品の測定

【UX50】
・出力：450kV ミニフォーカス
・主な用途：自動車、金属鋳造、積層造形、複合モジュールなど
・特長： 　　
– 高出力450kVミニフォーカスX線管 　　
– ラインディテクタとフラットパネルディテクタの2種類の検出器が搭載可能
– X線の散乱線の影響を最小限に抑えるラインディテクタ

【FF85CT】
・出力：190kV（ナノ）、225kV/300kV(マイクロ）、450kV（メゾ）、450kV/600kV（ミニ）
・主な用途：自動車、航空宇宙産業（エンジン部品、鋳造品、複合モジュールなど）
・特長：
– ミニフォーカスとマイクロフォーカスの2種類のX線管が搭載可能
– フラットパネルディテクタとラインディテクタの2種類の検出器が搭載可能
– 熱膨張率が低い花崗岩ベースのマニピュレーター

　　

小型金属部品から大型溶接品まで測定

【UX20】
・出力：225kV メゾフォーカス、160kV/225kV ミニフォーカス
・主な用途：大型の鋳造品や溶接品から小型金属部品、自動車部品など
・特長： 　　
– X線管電圧160 kV、225 kVの2種類の線源をラインナップ 　　
– 簡易プログラムによる半自動検査
