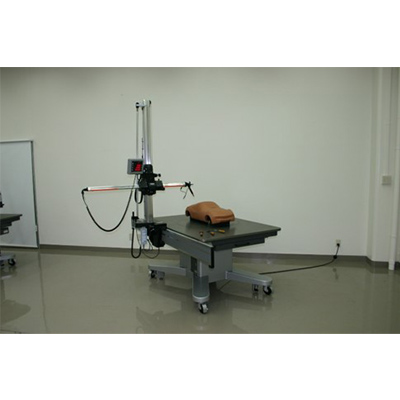

横型三次元測定機ベーシックモデル
製品説明
- コストパフォーマンスの高いベーシックモデル
- アルミボディー構造により軽量で軽快な操作感となっており、デザイン開発やモデル造形における測定やケガキなどの造形作業にも最適
- 送りノブを操作して測定する手動仕様だけでなく、SNCシステムと組み合わせることでジョイスティック操作による測定ができる。
- 測定範囲のラインナップも豊富で小物から大物まで幅広く使用できる。
- 様々なシーンに応じた豊富なアタッチメントラインナップあり
製品の特長
横型三次元測定機はXYZの3軸構成となっているため、座標系がイメージしやすくわかりやすい為、3次元測定だけでなくケガキ作業にも応用ができ、幅広い用途でご使用いただけます。
またデザイン開発におけるモデリングツールとしても大変便利です。デザイン評価の際はマシンを簡単に移動することができます。バッテリー駆動によるワイヤレス機能、誰でも簡単に操作できるタッチパネル仕様等、ご使用のシーンに合わせた構成を選択することができるオールラウンドモデルです。
ユーザー様の活用事例
東レ・カーボンマジック株式会社 様
ハトリバンテック株式会社 様
Daimler Greater China Ltd. 様
製品の仕様
| Type | Y軸 | Z軸 | 精度（mm/軸） | 重量（kg） |
|---|---|---|---|---|
| 12E | 950 | 1200 | ±0.08 | 145 |
| 16E | 1120 | 1600 | ±0.08 | 195 |
| 20E | 1200 | 2000 | ±0.08 | 205 |
| 25E | 1200 | 2500 | ±0.10 | 300 |
レイアウトマシン専用デジタル装置
Laymatic Master
ノートPCを使い、お手元で操作が可能！演算機能を備えたデータ処理ソフトです。
導入のメリット
操作が簡単！
ノートPCで動作しますので、操作が簡単！
データの受け渡しは、USBで容易に！（従来のRS232Cも対応）MEGAをお使いのユーザー様も、違和感なく操作できます。
作業効率UP！
よく使う機能を画面上にボタン登録して、ワンボタンで実行可能。
パートプログラムを操作しながら簡単に作成できる機能が追加されました
多言語対応！
日本語、英語、中国語、タイ語に対応
Laymatic PRO Ⅱ N
3つのモデルをご用意しました。 Masterへのバージョンアップも可能です
1.バッテリーモデル
導入のメリット
電源ケーブルを接続することなく、ケガキ及び測定作業が行えます。
移動性、操作性が向上します。約10時間動作可能。
2.Bluetoothデータ出力モデル
導入のメリット
外部機器(PC)とケーブル接続することなく、測定データの出力が可能です。
3.タッチパネルディスプレイモデル Laymatic PRO Ⅱ NT
操作が簡単！
タッチパネルで、主要機能を視覚的に操作できます。
画面が見やすくなります。カラー液晶タッチパネルを採用しております。
作業効率UP！
ワークの位置に合わせて座標系設定がワンボタンでできます。
原点セットが、一覧で表示され実行できます。
メッセージ表示機能！
メッセージが表示されるのでわかりやすくなりました。
日本語、英語に対応。
活用事例
大型ワークの計測・ケガキ等（検具・治具、サブアッシー、ホワイトボディー、製缶品など）
試作検査、量産抜取り検査、諸元検査、各種解析等の手動計測
クレイモデル等の造形、測定、ケガキ、点付、左右転写、諸元確認等のモデリングツールとして。
