超高速・高精度・広範囲・光沢に強い最新型スキャナ（自動化も対応可）

製品説明

Leica Absolute Scanner AS1は、LeicaレーザートラッカーAT960との組合せで最大直径60mまで計測が可能です。また300Hzで毎秒最大120万までのデータポイントを取得可能、革新的なSHINE (システマチック ハイインテリジェンス ノイズエリミネーション)技術により、最大のレーザー幅で最大フレームレートで生産性向上が可能です。マットブラックから反射率の高いカーボンファイバーなどのあらゆる材質や光沢が強いワークでも性能劣化なしでほとんどすべての表面形状を測定することができます。更に、ロボットや加工機、AGV等の組合せであらゆる自動計測も可能としています。

AS1の詳しい特徴解説や他スキャナとの測定比較映像をLeicaウェビナーで公開しております。

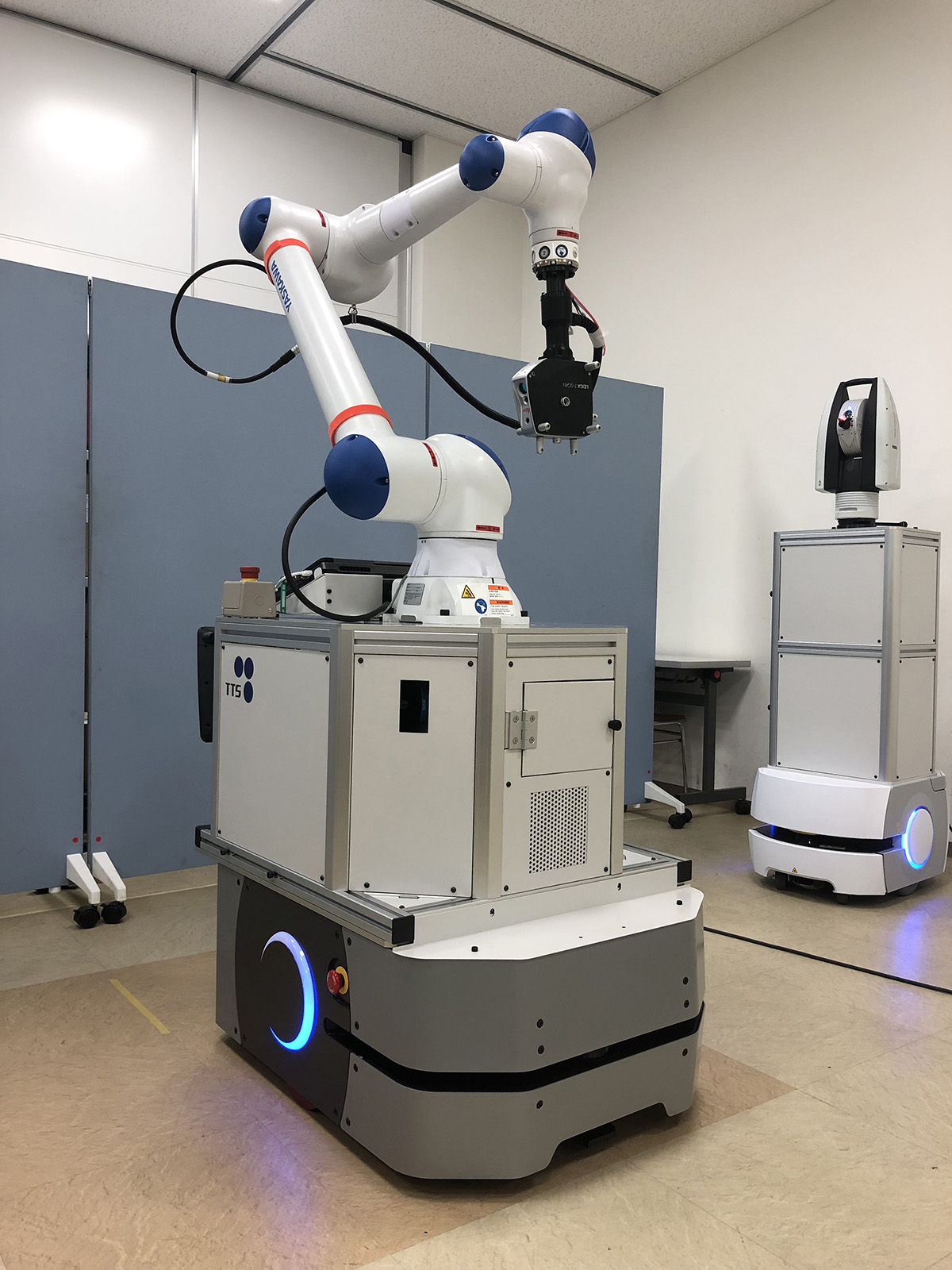

自動計測・組立支援自動計測・ロボットキャリブレーション等アプリケーションに対応

カタログダウンロード
Leicaウェビナー動画
デモ・お見積り・その他お問合せ
ものづくり補助金活用

製品の特長

  • 超高速センサー
    300Hz(ラインフリークェンシー)で毎秒最大120万までのデータポイントを取得可能
  • 光沢面への測定が進化
    High-Intelligence Noise technologyで、光沢のある黒からマットブラックやカーボンファイバーまで、ほとんどすべての表面形状を測定することができます。
  • 自動化まで対応
    AS1は自動計測まで対応可能です。従来のT-Scanの自動計測よりも約2倍の高速計測が可能です。
  • 高精度な非接触測定
    高精度トラッカーのAIFMとAS1スキャナーの組合せで、最大30ｍの距離で(AT960XRの場合)わずか50μ以内の非接触測定精度が可能になります。
  • 広範囲測定
    トラッカーから半径最大30mで測定が可能(AT960XRの場合)
  • マルチレンジ測定
    トラッカーの各モデルと、AS１との組合せにより様々な測定レンジのスキャニング測定(手動・自動)が可能です。(SR;~5m, MR;~10m, LR;~20ｍ, XR;~30ｍ) また、高精度リフレクターを用いて、最大80mでのフルレンジ測定が可能で、アプリケーションに適した組合せを選択する事が可能です。
  • インテリジェントズーム
    トラッカーAT960シリーズが内蔵するミニバリオズームカメラは、AS１を始めとする様々な６DoFデバイスの傾きを高精度に算出し、レーザートラッカー本来の高精度距離測定と合わせて、様々なアプリケーションで高精度・高速測定、及び高付加価値業務を実現します。

製品の仕様

重量 1190g
Psize* ± 60μm
球間精度 Typical ±25μm
MPE** ±50μm
レーザークラス 2M
スタンドオフ 165mm±50mm
スキャニング幅 150mm（最大）
ライン数 300ライン
最小点間ピッチ 0.027mm（スタンドオフ）
* 球の直径の測定の最大許容誤差です。ISO 10360-10 : 2021 Annex Gで定義されたテスト項目の最大許容誤差（MPE）仕様を示しています。
** MPEは最大許容誤差、 標準値はMPEの半分です。特に記載がない限り、シャイン測定モードを使用したアブソリュートスキャナーAS1kitを使用したISO 10360-10：2021 Annex Gで定義されたテスト項目の最大許容誤差（MPE）仕様を示しています。

関連ソリューション

関連製品

LeicaレーザートラッカーAT960

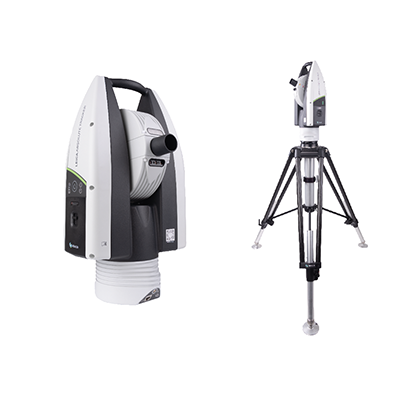

LeicaレーザートラッカーAT500
